一、用途

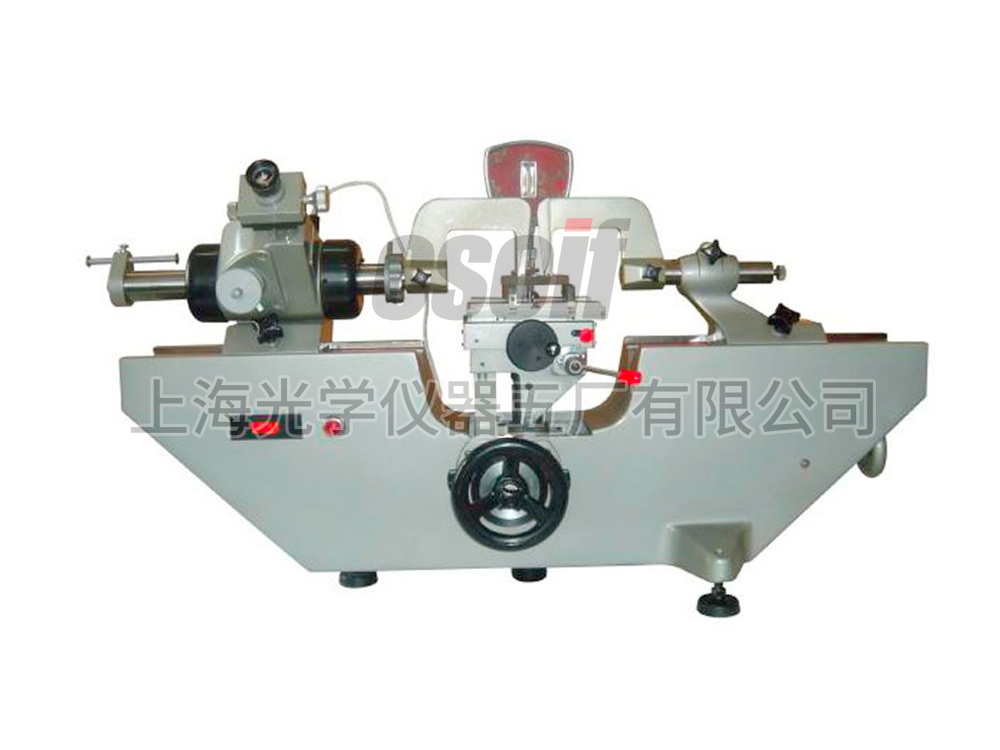

本儀器主要用于各種圓柱形，球形，平行平面等精密零件的外形，內孔尺寸的直接測量和比較測量，亦可進行內外螺紋中徑等特殊測量，是各級計量室中常備的基本長度計量儀器之一。

二、使用范圍

1. 外尺寸：平行平面零件的測量、球形零件的測量、在垂直位置的圓柱形零件的測量、在水平位置的圓柱形零件的測量。

2. 內尺寸：平行平面零件的測量、以內測量裝置測內孔、以電眼裝置測內孔、螺紋中徑、外螺紋中經測量、內螺紋中經測量

三、技術參數

1.測量范圍

① 外尺寸測量

a.不用頂針架時：（0-500）mm

b.用頂針架時：至180mm

② 內尺寸測量

a.外螺紋測量：≤180 mm

b.內螺紋測量：16～140 mm

③ 螺紋中徑測量

a.外：至180mm

b.內：當深度從（10-50）mm時（10-200）mm

2.直接測量范圍： 0～100mm

3.讀數顯微鏡分度值： 0.001mm

4.儀器誤差

 外尺寸測量：±(1+L/200)μm,

內尺寸測量：±(1.5+L/200)μm,

示值穩定性：≤0.4μm

5.萬能工作臺調節范圍

①高度：（0-150）mm

②橫向：（0-25）mm

6.頂針架

①跨度：200mm

②被測量圓柱形零件的直徑：180mm（在長度小于85mm時）

7.儀器體積：950×390×049 mm

8.儀器重量：85 kg
